Čo je odlievanie hliníka? Kompletný sprievodca hliníkovými odliatkami

Odlievanie hliníka je výrobný proces, pri ktorom sa roztavený hliník naleje alebo vstrekuje do formy na výrobu tvarovaného dielu. Po ochladení a stuhnutí sa diel vyberie z formy, výsledkom čoho je komponent, ktorý presne zodpovedá požadovanej geometrii. Je to jedna z najpoužívanejších metód tvárnenia na svete, účtovná viac ako 20 % všetkého hliníka používaného na celom svete v aplikáciách od blokov automobilových motorov až po kryty spotrebnej elektroniky.

Hlavná príťažlivosť hliníkového odliatku spočíva v jeho kombinácii ľahkých vlastností, vysokého pomeru pevnosti k hmotnosti, odolnosti proti korózii a vynikajúcej tepelnej vodivosti. Nízky bod tavenia hliníka (~660 °C v porovnaní s oceľou ~1 370 °C) tiež robí jeho spracovanie energeticky efektívnym, čím sa znižujú výrobné náklady vo veľkoobjemových výrobných prostrediach.

Ako funguje proces odlievania hliníka

Zatiaľ čo rôzne metódy odlievania sa líšia nástrojmi a technikou, základný proces sa riadi konzistentným sledom krokov:

1. Príprava formy: Forma alebo matrica sa vyčistí, predhreje a potiahne separačným prostriedkom, aby sa zabránilo lepeniu.
2. Topenie: Ingoty z hliníkovej zliatiny sa tavia v peci, typicky pri teplotách medzi 700 °C a 750 °C.
3. Nalievanie alebo vstrekovanie: Roztavený kov sa zavádza do dutiny formy buď gravitáciou alebo pod tlakom v závislosti od použitej metódy.
4. Tuhnutie: Hliník vo vnútri formy chladne a tuhne. Čas chladenia sa pohybuje od sekúnd (liatie pod tlakom) po minúty (liatie do piesku) v závislosti od veľkosti dielu a metódy.
5. Vyhadzovanie a orezávanie: Stuhnutá časť sa odstráni a prebytočný materiál (záblesk, brány, stúpačky) sa odreže.
6. Následné spracovanie: Diely môžu prejsť tepelným spracovaním, opracovaním, povrchovou úpravou alebo kontrolou kvality.

Celý cyklus pre vysokotlakový tlakový odliatok je možné dokončiť v pod 60 sekúnd pre malé súčiastky, vďaka čomu je hliníkový odliatok veľmi vhodný pre prostredia sériovej výroby.

Hlavné typy odlievania hliníka

Nie všetky procesy odlievania hliníka sú rovnaké. Každá metóda má odlišné výhody, nákladové profily a ideálne prípady použitia. Päť najbežnejších typov je:

1. Odlievanie pod tlakom

Roztavený hliník sa vstrekuje do kalenej oceľovej matrice pod tlakom 1 500 až 25 000 psi . Táto metóda poskytuje vynikajúcu rozmerovú presnosť a hladké povrchové úpravy. Je ideálny pre veľkoobjemovú výrobu zložitých tenkostenných dielov. Typické aplikácie zahŕňajú skrine prevodoviek, konzoly a elektronické kryty. Náklady na nástroje sú vysoké – raznice môžu stáť 10 000 až 100 000 USD — ale jednotkové náklady v rozsahu prudko klesajú.

2. Odlievanie do piesku

Vzor je zabalený v piesku, aby sa vytvorila dutina formy. Roztavený hliník sa naleje samospádom. Pieskové odlievanie podporuje veľmi veľké časti a zložité vnútorné geometrie prostredníctvom jadier. Je to najflexibilnejšia metóda, ale vytvára drsnejšie povrchové úpravy a vyžaduje viac dodatočného opracovania. Náklady na nástroje sú často nízke pod 1 000 dolárov pre jednoduché vzory. Je široko používaný pre bloky motorov, kryty čerpadiel a prototypy.

3. Trvalé liatie do formy (gravitačné liatie pod tlakom)

Roztavený hliník sa naleje do opätovne použiteľných kovových foriem pod gravitáciou alebo nízkym tlakom. Táto metóda dosahuje lepšie mechanické vlastnosti ako liatie do piesku vďaka rýchlejšej rýchlosti tuhnutia, výsledkom čoho je jemnejšia štruktúra zŕn. Plesne môžu vydržať 10 000 až 100 000 cyklov . Bežné aplikácie zahŕňajú hlavy valcov, kolesá a konštrukčné automobilové komponenty.

4. Investičné odlievanie (odlievanie strateného vosku)

Voskový vzor je potiahnutý keramickou kašou, vytvrdený a potom sa vosk roztaví. Roztavený hliník vyplní keramickú formu. Tento proces poskytuje najvyššiu rozmerovú presnosť a je schopný reprodukovať veľmi jemné detaily. Bežne sa používa v letectvo, zdravotnícke zariadenia a obranné komponenty kde tolerancie môžu byť až ±0,1 mm. Je to pomalšie a drahšie na jednotku ako tlakové liatie.

5. Nízkotlakové liatie pod tlakom (LPDC)

Roztavený hliník sa tlačí nahor do formy pomocou nízkeho tlaku plynu (zvyčajne 0,1 až 1,0 bar ). Riadená náplň znižuje turbulenciu a pórovitosť, čím zlepšuje mechanickú integritu. Preferovanou metódou je LPDC automobilové hliníkové kolesá a štrukturálne komponenty, kde je rozhodujúca kvalita aj objem výroby.

Bežné hliníkové zliatiny používané pri odlievaní

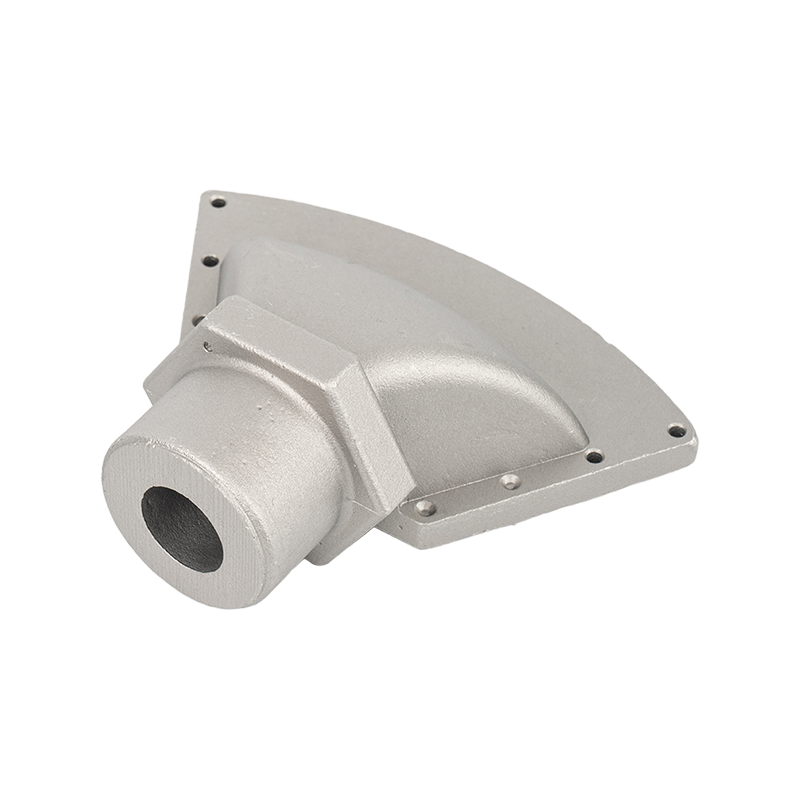

Výber hliníkovej zliatiny priamo ovplyvňuje mechanické vlastnosti, zlievateľnosť, odolnosť proti korózii a opracovateľnosť. Medzi najčastejšie používané zliatiny na odlievanie patria:

• A380: Najpopulárnejšia zliatina na tlakové liatie. Ponúka dobrú tekutosť, tlakovú tesnosť a odolnosť proti praskaniu za tepla. Používa sa v automobilových komponentoch a spotrebných výrobkoch.
• A356: Vynikajúca pevnosť a odolnosť proti korózii po tepelnom spracovaní. Bežné v leteckých a automobilových konštrukčných častiach.
• A413: Veľmi vysoká tekutosť a tlaková tesnosť. Uprednostňuje sa pre hydraulické valce a zložité tenkostenné odliatky.
• 535 (Almag 35): Vysoká odolnosť proti korózii a vynikajúca opracovateľnosť. Používa sa v námorných zariadeniach a zariadeniach na spracovanie potravín.
• B390: Vysoká tvrdosť a odolnosť proti opotrebovaniu. Vhodné pre bloky motorov a vložky valcov vyžadujúce odolnosť proti oderu.

Obsah kremíka je kľúčovou premennou v odlievacích zliatinách – zliatiny s 5–13 % kremíka poskytujú najlepšiu zlievateľnosť zlepšením tekutosti a znížením pórovitosti zmršťovania počas tuhnutia.

Na čo sa používajú hliníkové odliatky?

Odliatky z hliníka sa vyskytujú prakticky v každom väčšom výrobnom sektore. Ich aplikácie odrážajú všestrannosť materiálu a presnosť dosiahnuteľnú prostredníctvom procesov odlievania:

automobilový priemysel

Automobilový sektor je najväčším spotrebiteľom hliníkových odliatkov, predstavuje cca 75 % celkovej výroby hliníkových odliatkov v Severnej Amerike . Medzi kľúčové časti patria bloky motora, hlavy valcov, skrine prevodovky, kĺby zavesenia kolies, brzdové strmene a kolesá. Požiadavky na znižovanie hmotnosti vozidiel – vychádzajúce z spotreby paliva a požiadaviek na dojazd EV – tento dopyt ešte viac urýchľujú.

Letectvo a obrana

Aplikácie v leteckom a kozmickom priemysle vyžadujú vysoký pomer pevnosti k hmotnosti a prísne rozmerové tolerancie. Investičné a pieskové odlievanie sa používa na výrobu krytov turbín, konštrukčných držiakov drakov lietadiel, krytov avioniky a komponentov palivového systému. Hliníkové odliatky tu musia spĺňať prísne certifikácie ako napr AMS (Špecifikácie leteckého materiálu) .

Elektronika a telekomunikácie

Kryty z tlakovo liateho hliníka sa vo veľkej miere používajú v chladičoch, svetelných rámoch LED, krytoch základňových staníc telekomunikácií a šasi notebookov. Hliníkové tepelná vodivosť ~155 W/m·K Vďaka tomu je vysoko účinný pri odvádzaní tepla z elektronických komponentov.

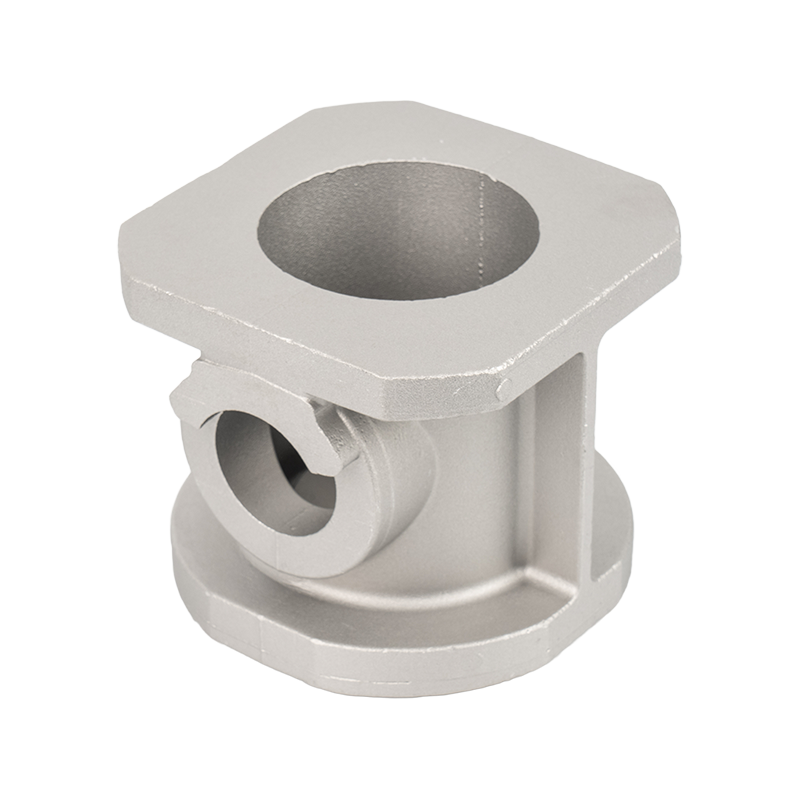

Priemyselné stroje a čerpadlá

Telesá čerpadiel, telesá ventilov, komponenty kompresorov a skrine prevodoviek sa bežne vyrábajú z hliníkových odliatkov. Odolnosť zliatin ako 535 proti korózii výrazne predlžuje životnosť zariadení na manipuláciu s kvapalinami, najmä v námornom alebo chemickom prostredí.

Spotrebné výrobky a elektrické náradie

Od krytov elektrického náradia až po kuchynské spotrebiče a záhradné vybavenie, hliníkové odliatky poskytujú odolné, ľahké kryty pri nízkych jednotkových nákladoch. Schopnosť integrovať zložité prvky – rebrá, výstupky, závity – priamo do odliatkov znižuje montážne kroky a celkové náklady na komponenty.

Kľúčové výhody odlievania hliníka

Odlievanie hliníka ponúka výraznú kombináciu vlastností, ktorým sa pri rovnakej šírke použitia môže vyrovnať len málo výrobných procesov:

• ľahký: Hliník je približne jedna tretina hustoty ocele (2,7 g/cm³ oproti 7,85 g/cm³), čo výrazne znižuje hmotnosť dielov a vozidla.
• Flexibilita dizajnu: Komplexné geometrie, tenké steny (pri tlakovom liatí už od 0,5 mm) a integrované prvky sú dosiahnuteľné v jedinom odlievacom kroku.

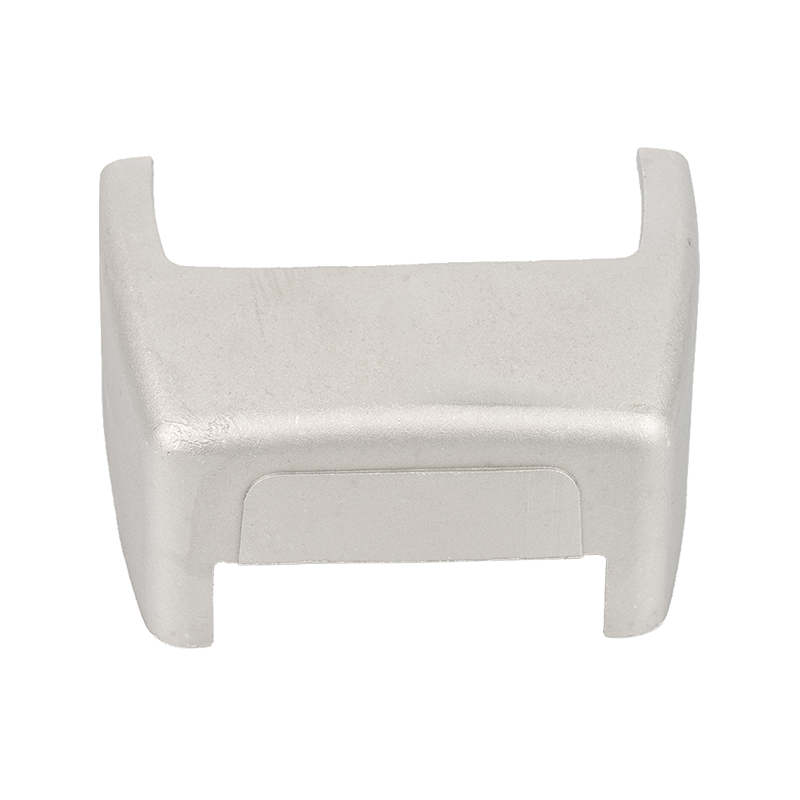

• Odolnosť proti korózii: Hliník prirodzene tvorí ochrannú vrstvu oxidu, vďaka čomu sú odliate diely vhodné do drsného prostredia bez dodatočného náteru.
• Vysoká tepelná a elektrická vodivosť: Umožňuje efektívne riadenie tepla a vodivosť v elektronických a elektrických aplikáciách.
• Recyklovateľnosť: Hliník je 100% recyklovateľné bez straty vlastností a recyklácia vyžaduje len o 5% energie potrebné na výrobu primárneho hliníka – hlavná výhoda trvalej udržateľnosti.
• Efektívnosť nákladov v rozsahu: Najmä vysokotlakové liatie ponúka veľmi nízke jednotkové náklady pri veľkých výrobných sériách, čo z neho často robí najhospodárnejšiu možnosť pre zložité diely nad 50 000 jednotiek za rok.

Obmedzenia a výzvy na pochopenie

Žiadny výrobný proces nie je bez kompromisov. Kupujúci a inžinieri by si mali byť vedomí nasledujúcich praktických obmedzení:

• Pórovitosť: Plyny a zmršťovacia pórovitosť sú najčastejšími chybami hliníkových odliatkov. Vysokotlakové liatie je obzvlášť citlivé. Vákuové liatie pod tlakom a správny dizajn vetrania to pomáhajú zmierniť.
• Vysoké náklady na nástroje na tlakové liatie: Oceľové lisovnice pre HPDC vyžadujú značné počiatočné investície, čo ich robí neekonomickými pri maloobjemovej výrobe (zvyčajne menej ako 5 000 – 10 000 dielov).
• Obmedzená zvárateľnosť: Mnohé odlievacie zliatiny majú obmedzenú zvárateľnosť v dôsledku pórovitosti a zloženia zliatiny. A356-T6 je jednou z najvýhodnejších možností pre zváranie.
• Nižšia pevnosť v porovnaní s oceľou: Dokonca aj hliníkové odliatky s vysokou pevnosťou zvyčajne dosahujú pevnosť v ťahu 200 – 350 MPa , hlboko pod mnohými konštrukčnými oceľami. To obmedzuje použitie v konštrukčných aplikáciách s najvyšším zaťažením.
• Potrebné uhly ponoru: Časti musia byť navrhnuté s uhlom úkosu (zvyčajne 1°–3°), aby sa umožnilo vybratie z formy, čo obmedzuje určité geometrie.

Ako si vybrať správnu metódu odlievania hliníka

Výber vhodného procesu odlievania vyžaduje vyváženie viacerých faktorov. Ako praktický návod použite nasledujúce rozhodovacie kritériá:

• Objem: Pri sériách nad 10 000 jednotiek ponúka tlakové liatie zvyčajne najlepšiu cenu za diel. Odlievanie do piesku je hospodárnejšie pod 1 000 jednotiek.
• Veľkosť a hmotnosť dielu: Pieskové liatie zvládne veľmi veľké diely (stovky kilogramov), ktoré sa nezmestia do tlakového liatia stroja. Odlievanie pod tlakom je najlepšie pre diely do ~25 kg.
• Požiadavky na mechanické vlastnosti: Ak sa na pevnosť vyžaduje tepelné spracovanie T6, uprednostňuje sa trvalá forma alebo vytavené liatie so zliatinou A356 pred HPDC, ktorá je náchylná na pórovitosť, ktorá zhoršuje odozvu na tepelné spracovanie.
• Rozmerová tolerancia: HPDC dosahuje tolerancie ±0,1–0,2 mm; odlievanie do piesku je zvyčajne ±0,5–1,0 mm alebo širšie v závislosti od kvality vzoru.
• Dodacia lehota a prototypovanie: Odlievanie do piesku a investičné liatie podporujú rýchlejšie iterácie prototypov bez drahých nástrojov. Pieskové formy tlačené 3D sa teraz používajú na ďalšie skrátenie doby prípravy prototypu dni a nie týždne .

Normy kvality a kontrola hliníkových odliatkov

Zabezpečenie kvality je rozhodujúce pri odlievaní hliníka, najmä pre bezpečnostné komponenty v automobilovom a leteckom priemysle. Štandardné metódy kontroly zahŕňajú:

• Röntgenové a CT vyšetrenie: Nedeštruktívne testovanie vnútornej pórovitosti, zmršťovacích dutín a inklúzií. Bežné v leteckých a automobilových konštrukčných častiach.
• Súradnicový merací stroj (CMM): Overuje rozmerovú presnosť podľa špecifikácií CAD až do tolerancií ± 0,01 mm.
• Kontrola penetrácie farbiva a fluorescencie: Detekuje praskliny a diskontinuity narušujúce povrch.
• Skúšanie ťahu a tvrdosti: Overuje, že mechanické vlastnosti spĺňajú špecifikácie zliatiny a tepelného spracovania.
• Spektrometrická analýza: Potvrdzuje, že zloženie zliatiny spĺňa požadované špecifikácie, ako napríklad ASTM B85 pre hliníkové tlakové odliatky.

Renomovaní dodávatelia hliníkových odliatkov pôsobia pod IATF 16949 (manažment kvality automobilov) príp AS9100 (manažment kvality v letectve) certifikácie, ktoré zaisťujú systematickú kontrolu procesov a sledovateľnosť od suroviny až po hotový diel. $
